ТТД нормируются при:
(23 ± 5) °С, отн. влажность £ 75 %
|

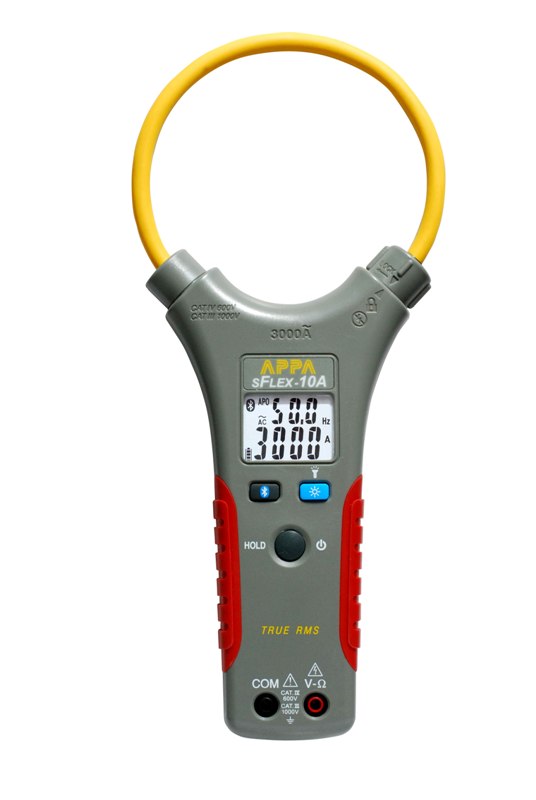

АРРА sFlex 10А
|
Переменный ток (ACA)
|
Диапазон измерений
|
0,01…3000 А
|
Пределы измерений
|
|
30 А, 300А, 3000 А (автовыбор)
|
Мин. измеряемое значение
|
1 А
|
Разрешение
|
|
0,01 А, 0,1 А, 1 А
|
Погрешность измерений *
|
± (3,0 % + 5 е.м.р.) *
|
Полоса частот
|
|
45…500 Гц
|
Защита входа
|
|
3000 А
|
Напряжение DCV, ACV
(автовыбор)
|
Диапазон измерений
|
0,1 … 1000 В (DC, AC)
|
Мин. измеряемое значение
|
+2,4В/- 0,7В (DC); 3В (AC)
|
Макс. разрешение
|
|
0,1В
|
Погрешность измерения
|
± 0,7% + 5 е.м.р. (DCV), ± 1,5% + 5 е.м.р. (ACV)
|
Полоса частот
|
|
45 Гц … 500 Гц (ACV)
|
Частота (Hz)
|
Диапазон измерений
|
20 Гц … 10 кГц
|
Разрешение
|
|
0,1 Гц
|
Погрешность измерения
|
± (0,3% + 3 ед. сч.)
|
Чувствительность
|
ACV
|
>10 В (40Гц…1 кГц); 20 В при f <40Гц и >1 кГц
|
ACA
|
>3 А скз (40Гц…1 кГц); 6 А при f <40Гц и >1 кГц
|
Сопротивление (R), целостность цепи
|
Пределы измерений
|
|
1 кОм/ 10 кОм
|
Макс. разрешение
|
|
1 Ом
|
Погрешность измерения
|
± (0,9% + 2 е.м.р.)
|
Прозвонка цепи
|
|
≤20 Ом (зв. сигнал частотой 2,7 кГц)
|
Измерительное Uвых
|
2,1 В
|
Общие данные
|
Тип преобразователя
|
петля Роговского, замок-фиксатор (открыто/ закрыто)
|
Измерение с.к.з.
|
|
cигнал произвольной формы (True RMS)**
|
Конструкция
|
|
допускает падение с высоты 1,3 м (на бетон. пол)
|
Длина кабеля петли
|
|
25 см/ 45 см
|
Макс. обхват цепи (Ø)
|
10см
|
Интерфейс
|
|
Bluetooth (беспроводный радиоинтерфейс до 10м)
|
Тип экрана
|
|
ЖК-дисплей («9.900»)
|
Скорость измерений
|
|
4 изм./с
|
Инд. перегрузки
|
|
«OL»
|
Источник питания
|
|
2 х 1,5 В (тип АА, LR6)
|
Ресурс батарей питания
|
60 ч (без подсветки)
|
Автовыключение
|
|
20 мин.
|
Исполнение
|
|
МЭК-61010-1 (кат. IV 600 В / кат.III 1000 В)
|
Условия эксплуатации
|
0 °С…50 °С, отн. влажность не более 80 %
|
Габаритные размеры
|
288 х 120 х 35 мм
|
Масса
|
|
230 г
|
Комплект поставки
|
|
Источник питания (2), руководство по эксплуатации
|
